概述
消防设备电源监控系统能够对消防设备的电源进行实时的监控，通过检测消防设备电源的电压、电流、开关状态等有关设备电源信息，从而判断电源设备是否有断路等故障信息并报警、记录的监控系统。此系统具有可靠性、实时性并具有数字化、智能化、网络化、自动化和连续监控的特性。实时反映出被监控设备电源的状况，并集中显示，从而可以有效避免在火灾发生时，消防设备由于电源故障而无法正常工作的危急情况，最大限度的保障消防联动系统的可靠性。
适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、国家重点消防单位以及石油化工、文教卫生、金融、电信等领域，符合 GB 28184-2011 《消防设备电源监控系统》及GB 25506-2010 《消防控制室通用技术要求》的标准。
适用环境
工作温度：-10℃~+55℃
储存温度：-20℃~+70℃
相对湿度：≤95%不结露
海拔高度：≤2500m 污染等级：Ⅲ级，安装类别：Ⅲ级
系统功能
1、 监控报警
被监控设备电源回路开关状态
被监控设备电源的工作状态（电压、电流及报警状态信息）
故障响应时间：≤100s 故障声信号：可手动消除，当再次有报警信号输入时，能再次启动
故障光信号：黄色 LED 指示灯常亮
故障期间，非故障回路的正常工作不受影响
2、控制输出
对个别或全部被监控设备的报警继电器进行远程遥控操作监控器报警控制输出：常开无源触点，容量：AC270V 5A
3、自检
设备自检：手动检查
自检耗时：≤30s
4、报警记录2
记录 10000 条相关故障报警信息
报警类型：故障 ID、发生时间、故障描述
主机故障查询 、打印
5、操作分级
操作员：可进入软件界面查看实时监测情况、消除报警声音和查询报警记录
管理员：可操作除针对系统本身的信息维护外的其他操作
监控探测器技术指标
1、工作电源
主电源：AC220V 50Hz（允许 85%~110%范围内变化）
备用电源：主电源低电压或停电时，维持监控设备工作时间≥8h 监控器为连接的模块传感器提供 DC24V 电源
2、工作制和传输方式
24 小时工作制，RS485 总线方式，传输距离 1km（可通过中继器延长通讯传输距离）。
3、 主要参数及组成部件

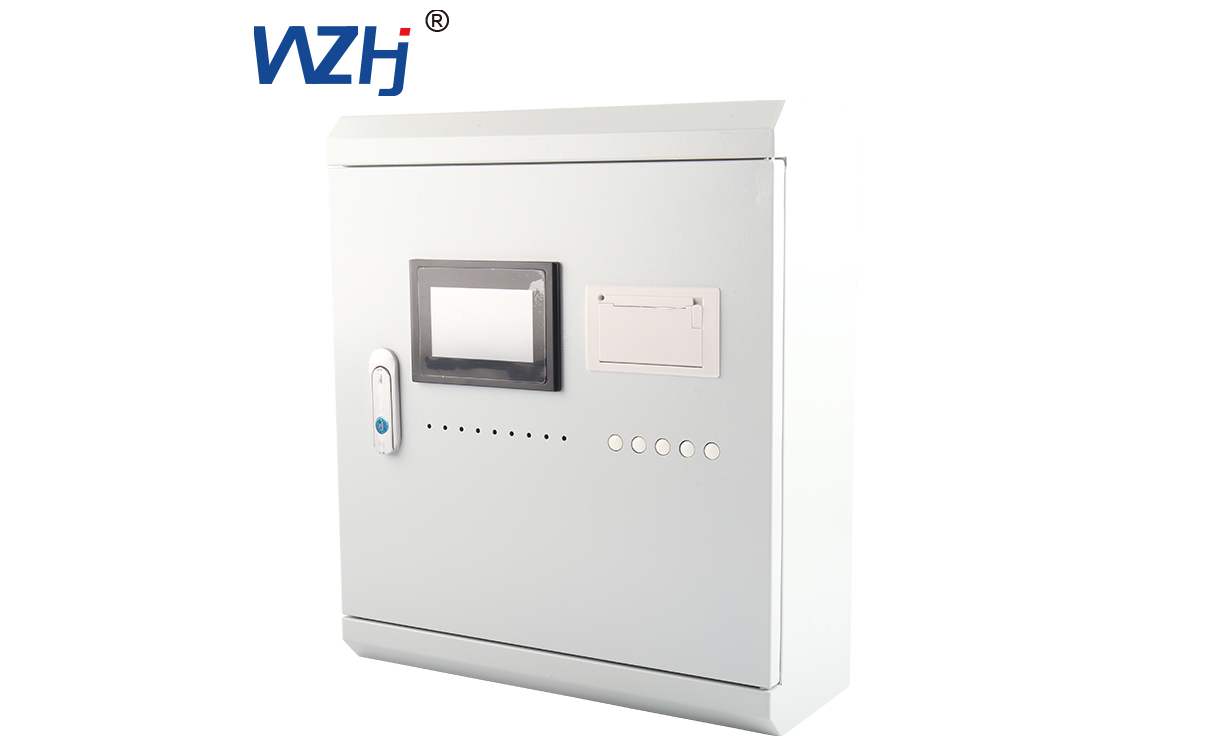

消防设备电源状态监控器为壁挂式安装方式，避免靠近可能产生电磁干扰的系统，其主要功能及组成部件如下：
●监控容量：≤254 点
●显示方式：液晶彩屏
●输出模块：内置智能 DO 模块
●声光报警模块：内置蜂鸣器，LED 指示灯
●备用电源：两个 DC12V，7Ah
监控设备面板元件布置及功能说明
主机故障类型说明
● 1 通道故障：1 通道的通讯连接线短路或断路；
● 1 路电源断路：传感器供电的电源连接线断路；
● 1 路电源短路：传感器供电的电源连接线短路；
● 1 路断电：传感器的第一路三相电压供电中断；
● 2 路断电：传感器的第二路三相电压供电中断；
● 主机主电欠压：主机的主电源欠压或断电；
● 主机备电断路：主机的备用电源连接线断路；
注意事项
（1）应该定期（建议每周一次）对系统进行自检，并确认自检正常，以保证集中控制器处于正常工作状态。
（2）报警发生时，应先做“消音”处理，显示屏的内容，判断故障类型，再对供电电路进9行隐患排除，隐患排除以后进行复位操作，使集中控制器恢复正常工作状态。
（3）每次故障处理后，应对发生故障的时间、类型及处理方式等内容进行记录，以便日后查询（集中控制器可以自动纪录）。
（4）未经本公司同意，任何人员不得拆开集中控制器或进行维修。
（5）按国家标准 GB 13955-2005 规定，本装置的工作年限为六年，届时应予以更换。
（6） 电气火灾监控设备应在其主要技术特性下工作, 监控设备属于精密仪器仪表类，应避免冲击、碰撞，严禁雨水淋湿。
存贮和运输
产品在运输和拆封时不应受到剧烈冲击，并根据GB/T1546-1995《仪器仪表包装运输技术条件》规定运输和存贮。
保存的地方应清洁，其环境温度应为-40~85℃，相对湿度不得超过 85%，且在空气中不含有足以引起腐蚀的有害物质。
